你知道OLED的组成结构是什么吗?

2022-08-04 220 作者:起鸿科技
0


                                                               你知道OLED的组成结构是什么吗?

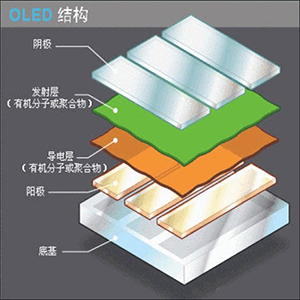

       OLED器件由基板
、阴极、阳极、空穴注入层(HIL)、电子注入层(EIL)、空穴传输层(HTL)、电子传输层(ETL)、电子阻挡层(EBL)、空穴阻挡层(HBL)、发光层(EML)等部分构成。
       其中,基板是整个器件的基础,所有功能层都需要蒸镀到器件的基板上;通常采用玻璃作为器件的基板,但是如果需要制作可弯曲的柔性OLED器件,则需要使用其它材料如塑料等作为器件的基板。




       阳极与器件外加驱动电压的正极相连,阳极中的空穴会在外加驱动电压的驱动下向器件中的发光层移动,阳极需要在器件工作时具有一定的透光性,使得器件内部发出的光能够被外界观察到;阳极最常使用的材料是ITO。
       空穴注入层能够对器件的阳极进行修饰,并可以使来自阳极的空穴顺利的注入到空穴传输层;空穴传输层负责将空穴运输到发光层;电子阻挡层会把来自阴极的电子阻挡在器件的发光层界面处,增大器件发光层界面处电子的浓度;
       发光层为器件电子和空穴再结合形成激子然后激子退激发光的地方;空穴阻挡层会将来自阳极的空穴阻挡在器件发光层的界面处,进而提高器件发光层界面处电子和空穴再结合的概率,增大器件的发光效率;电子传输层负责将来自阴极的电子传输到器件的发光层中;电子注入层起对阴极修饰及将电子传输到电子传输层的作用;阴极中的电子会在器件外加驱动电压的驱动下向器件的发光层移动,然后在发光层与来自阳极的
空穴进行再结合。
